Penghitungan Poligon Terbuka Tidak Terikat Sempurna

Poligon ini dikatakan tidak terikat sempurna dikarenakan akan tidak adanya sebuah koreksi sudut dalam penghitungannya, hal ini disebabkan oleh kurangnya titik referensi di saat pengukuran berlangsung, untuk koreksinya,
Dengan 3 buah titik referensi

untuk Jarak Absis
Xr3-Xr2 = Σdsinα
untuk jarak ordinatnya
Yr3-Yr2 = Σdcosα


Dengan 2 buah titik referensi


Dalam poligon ini dibutuhkan penghitungan azimuth awal terlebih dahulu dengan cara menggunakan azimuth sementara terlebih dahulu, caranya
1. Tentukan azimuth sementara terlebih dahulu (sembarang), Contoh 80˚
2. Hitung koordinat detail 1, detail 2, hingga titik referensi R2
3. Beri nama baru untuk titik hasil penghitungan koordinat R2 dengan Azimuth sementara. Contoh : R2’
4. Cari azimuth R1 ke R2 (AR1,R2) dan azimuth R1 ke R2’ (AR1,R2’)
5. Cari selisih antara AR1,R2 dengan AR1,R2’

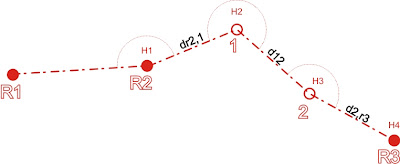

6. Hitung Azimuth awal sebenarnya, lihat gambar :

AR1,1 = AR1,R2 – AR1,R2’ + Asementara

Setelah azimuth awal diketahui, selanjutnya hitung kembali koordinat tersebut menggunakan koordinat yang baru anda dapat. Untuk koreksi liniernya :
untuk Jarak Absis
Xr2-Xr1 = Σdsinα
untuk jarak ordinatnya
Yr2-Yr1 = Σdcosα
