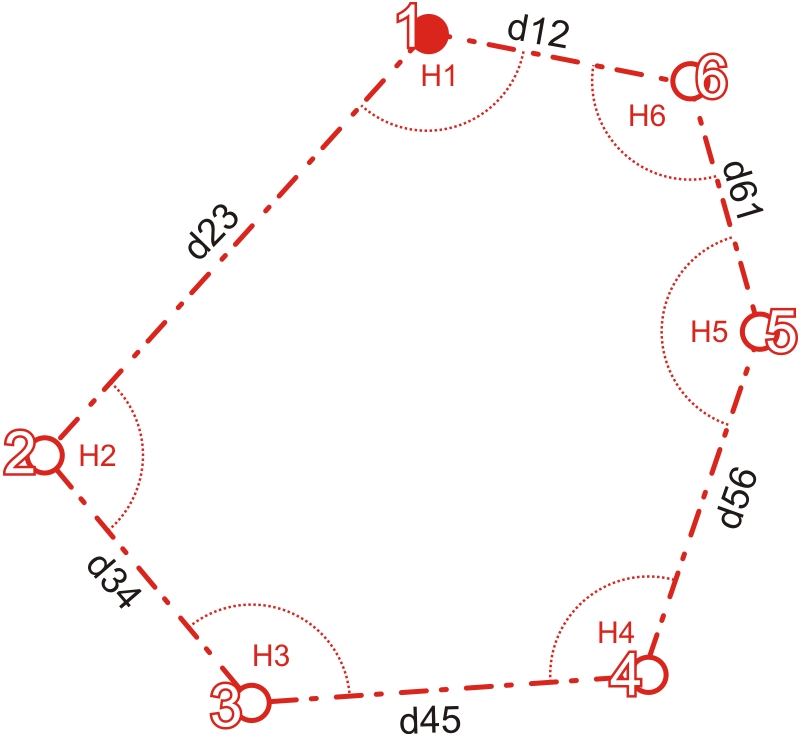

Pada gambar di samping ini adalah jenis poligon tertutup yang mempunyai 5 titik detail dan satu titik referensi, perlu di ingat satu titik referensi tidak bisa menentukan arah utara, jadi pada gambar ini untuk penentuan arah utara harus menambahkan satu titik referensi lagi atau dengan cara menggunakan sebuah kompas guna mengetahui pendekatan arah utara (bersifat kasar)Koreksi sudut
Pada poligon di gambar sudut yang digunakan adalah sudut dalam, dimana sebuah koreksi sudut untuk poligon tertutup adalah sebagai berikut :
Σβ = (n-2)180˚
Untuk poligon tertutup menggunakan sudut luar koreksi sudutnya adalah sebagai berikut
Σβ = (n+2)180˚
dimana
Σβ : Jumlah sudut Horisontal
n : Jumlah titik poligon (Tititk refrensi juga termasuk titik poligon, terkecuali referensi untuk penentu azimuth)
Koreksi linier adalah sebuah koreksi jarak, didalam poligon tertutup titik dimana alat itu mulai berdiri akan berakhir pada titik yang sama, maka koreksi liniernya adalah Koordinat awal harus sama dengan koordinat akhir
Σdsinα = 0
Σdcosα = 0
Σdcosα = 0
